Acabado con Gaviones

Vista Tridimensional(3D) Vista Bidimensional(2D)

Acabado con GavionesExplicación

  • Concepto

    Gavión llenado con grava in situ proporciona un revestimiento poroso y natural a la estructura reforzada, mantiene la estructura en armonía con el medio ambiente.

  • Aplicación

    Alto nivel freático, camino montañoso, acabado con la demanda ecológica y
    áreas donde los adoquines se pueden encontrar fácilmente.

  • Características

    1. Se puede lograr la estructura estable mediante la aplicación de una pequeña cantidad de malla de alambre.
    2. Mantener el paisaje natural.
    3. Haciendo uso de grava in situ para reducir tanto el coste de construcción y el impacto ambiental.
    4. Excelente permeabilidad.
    5. Poseer ventajas de estructuras rígidas, flexibles y de gravedad.

Acabado con GavionesProceso de Construcción

  • Nivelación de Fundación

    Limpiar la superficie del suelo de sitio de obra, y excavarlo de acuerdo con la nivelación de diseño. Luego, compactar el suelo a la compacidad requerida.

  • Colocación de ACEGrid®

    Cortar ACEGrid® según el tamaño especificado en el plano de diseño. ACEGrid® debe ser colocado sin corrugación. Y los anclajes deben ser instalados de acuerdo con los invervalos indicados en el diseño.

  • Colocación de ACETex®

    Cortar ACETex® al tamaño requerido(incluyendo la longitud para hacer el acabado de fachada vegetada) y colocarlo en la superficie de construcción. La superposición de ACETex® debe seguir la especificación mencionada en el diseño.

  • Instalación de Gavión

    Instalar gavión según especificaciones mostradas en el plano de diseño.

  • Relleno de Adoquines

    Rellenar todos los gaviones con adoquines.

  • Sellado de Gaviones

    Después de rellenar todos los gaviones con adoquines, sellarlos utilizando los cables o alambres para amarrar el tapón al borde de marco, con el fin de asegurar que los adoquines se queden dentro del gavión.

  • Acabado de Fachada Vegetada Utilizando ACETex®

    Envolver por detrás del gavión utilizando la longitud reservada de ACETex®, para evitar erosión de material de relleno.

  • Relleno

    Rellenar suelo en la parte posterior de la fachada compuesta de gavión y compactarlo adecuadamente.

  • Capa por Capa

    Repetir paso 2 a 8 para alcanzar la altura requerida según lo mostrado en el diseño.

  • Acabado con Fachada de Gavión Completo

    .

  • Nivelación de Fundación
  • Colocación de ACEGrid®
  • Colocación de ACETex®
  • Instalación de Gavión
  • Relleno de Adoquines
  • Sellado de Gaviones
  • Acabado de Fachada Vegetada Utilizando ACETex®
  • Relleno
  • Capa por Capa
  • Acabado con Fachada de Gavión Completo

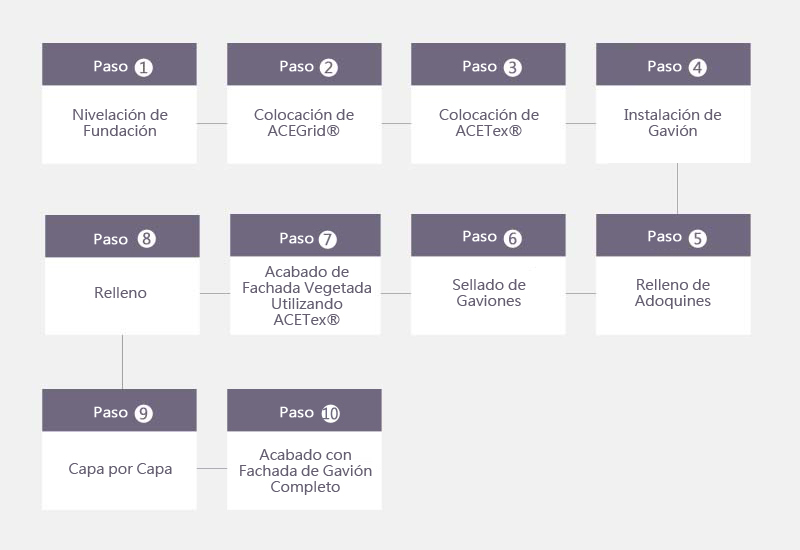

Diagrama de Flujo video

Acabado con GavionesCaso Demostrativo

Uso de ACEGrid® y ACEGabion™ para Muro de Contención Reforzado con Fachada de Gaviones, Taichung, Taiwán

El único camino de acceso se colapsó en una lluvia torrencial traida por Tifón Kalmaegi. El colapso impactaba los residentes locales, e inmediatamente la reparación de camino fue requerida. Con el propósito de acortar el período de contrucción, el método de muro de contención reforzado fue adoptado. Se construyó el muro y fue fortalecido con ACEGrid® y ACEGabion™ como el sistema de fachada. El muro estaba construido en una fundación de concreto donde un canalón fue establecido en el pie del talud para función de drenaje. Alta permeabilidad, buena estabilidad, y revegetación efectiva son las ventajas de la estructura. El muro se queda en condición completa y estable a lo largo de varios años. Además, ofrece una apariencia verde animada con vegetación en crecimiento.
